产品简介
丨Mars
1.Sigma-2 进样管
2.测量主体
• 粒子浓缩器• 激光触发器• 数字全息测量
3.空气调节器
4.安装支架（背板）
5.排气口
丨Jupiter
1. Sigma-2 进样管
2. 测量主体
• 粒子浓缩器• 激光触发器
3 .测量主体
• 数字全息测量• 荧光光谱测量• 偏振光和散射光测量
4. 防雷、隔热、绝缘防护箱
5. 带22 英寸显示屏和键盘的综合服务站（内部）
6. 空调调节器
7. 易于安装的支架
可检测颗粒
技术参数
• 粒子测量范围 ：Ø 0.5µm 至 300µm
• 进样流速: 40 l/min
• 集中系数：1000 (粒子直径：Ø 10µm 至300µm)
• 测量速率：最高30000 个/m³（粒子直径：10μm至300μm）
最高1’000'000个/m³ (粒子直径：Ø 2µm)
• 激发光源：450nm，685nm
• 全息测量：波长：405nm，2个互成90°相机
• 荧光测量：光源波长：280nm，365nm和405nm
• 检测器：SiPM（硅光电倍增管），5个
• 散射和偏振测量：激光波长：405nm
• 接收器：2个，水平偏振和垂直偏振
• 存储空间：1TB SSD （可扩展）
• 通讯方式：以太网/4G
• 环境条件：室外 -20℃至50℃，0%至100%RH，非腐蚀环境
• 供电：100-240VAC，50/60Hz，峰值750W
Mars技术参数
• 粒子测量范围 ：Ø 2µm 至 300µm
• 进样流速: 40 l/min
• 集中系数：1000 (粒子直径：Ø 10µm 至 300µm)
• 测量速率：最高30000 个/m³（粒子直径：10μm至300μm）最高1’000'000个/m³ (粒子直径：Ø 2µm)
• 激发光源：685nm
• 全息测量：波长：405nm，2个互成90°相机
• 存储空间：1TB SSD （可扩展）
• 进样口：Sigma 2 几何形状，网眼尺寸：1mm
• 环境条件：室外 -20℃至50℃，0%至100%RH，非腐蚀环境
• 通讯方式：以太网/4G
• IP等级：IP65（主机箱），IP54（空调）
• 供电：100-240VAC，50/60Hz，峰值250W
SwisensDataExplorer 软件
通过浏览器在几秒钟内获取并查看测量的颗粒物和分析数据
• 检查测量的粒子(事件)-Event Viewer
• 分析当前和历史的时间序列、颗粒浓度和数据集-Timeseries
• 创建数据集-Measurement Campaigns
• 数据集查看及清理-Datasets
• 检查系统运行状态和参数

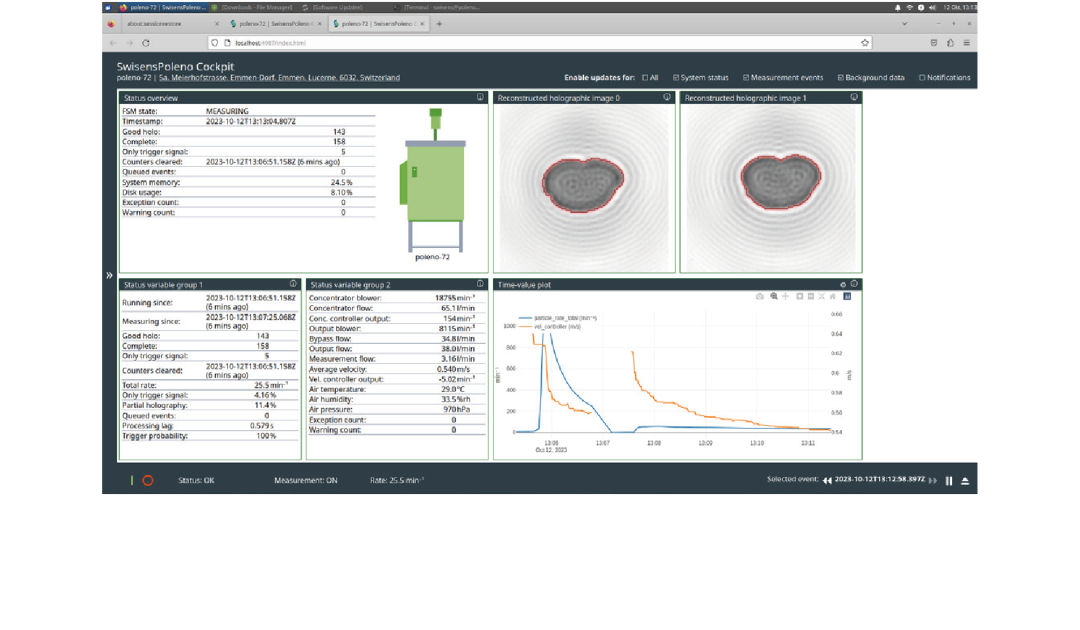

SwisensDataExplorer 软件界面

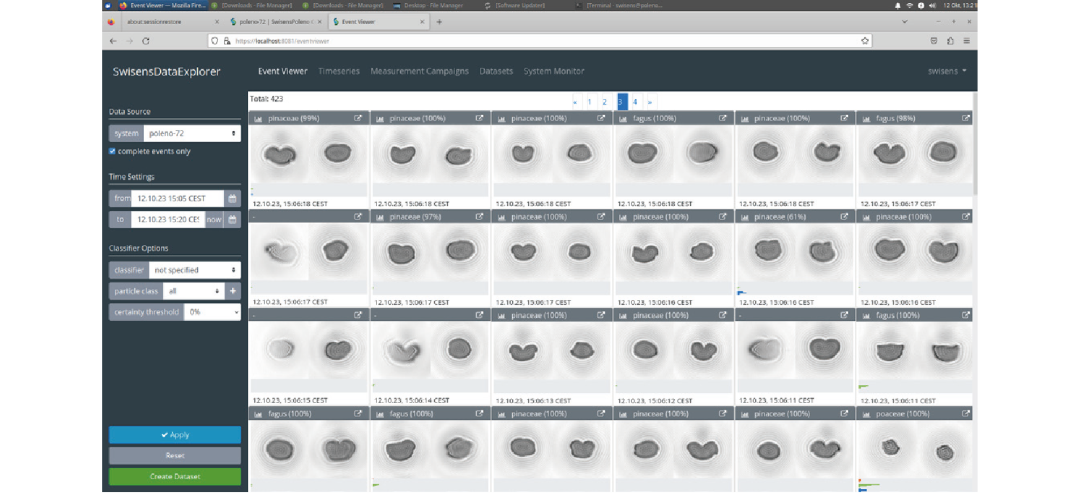

SwisensDataExplorer 软件界面
数据输出-浓度数据

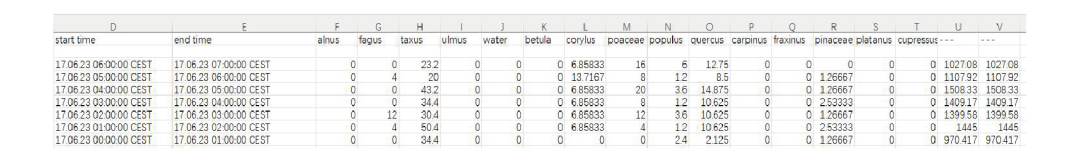

花粉浓度数据可以下载CSV文件，以选定的时间段为单位，列出各花粉的浓度数据，单位（1/m³）
数据输出-花粉粒子信息

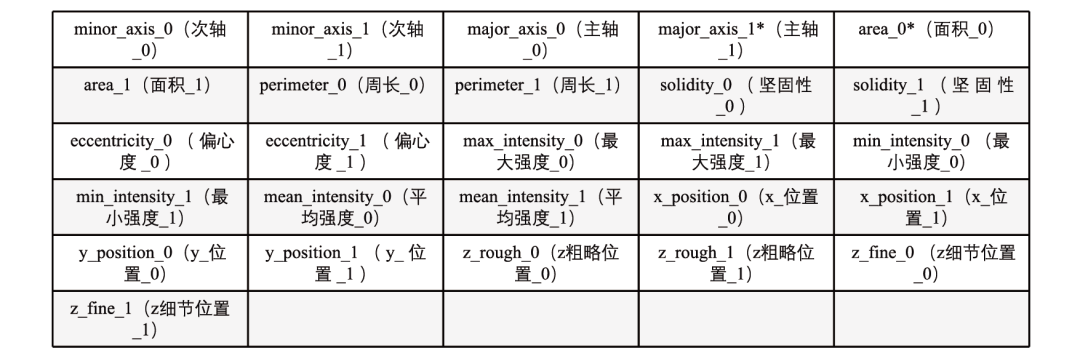

花粉粒子信息可以在DataSet里下载CSV文件，包括每个粒子的以下参数：
SwisensPoleno样本库扩展

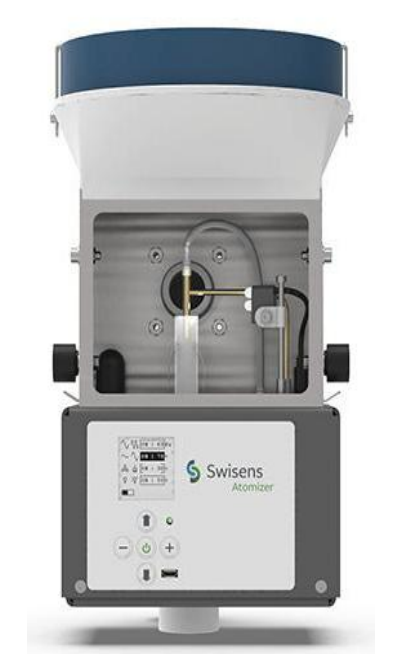

粒子（标样）发生器 – Atomizer
• 适用于花粉、矿物粉尘和其他材料等固体和干燥粒子样品。
• 专为测量、校准和实验室实验产生稳定、可控的粒子浓度。
• 与SwisensPoleno连用，提供单一粒子
标样发生器的工作原理通常涉及以下几个步骤：
进样：
将需要稀释的样品或试剂添加到标样发生器中。
稀释：
根据实验需求，将进样物质稀释至适当的浓度。
定量：
通过精确的控制和计量系统，确保每个输出样品浓度的一致性和准确性。
稳定：
确保输出样品具有足够的稳定性和一致性，以便在实验中使用。
输出：
将符合要求的标样输出到实验设备或系统中。
SwisensPoleno运行系统组成
SwisensPoleno花粉/生物气溶胶自动监测仪案例经验分享
SwisensPoleno安装注意事项
•安装场地要求：
通风条件良好，无障碍物遮挡
周围无其它污染源排放
供电：220V ，10A，配电箱（预留3孔插座）
接地防护
花粉监测仪采样点设置
综合考虑监测区域的特点、花粉传播规律、监测目标等多个因素。
1.选择具有代表性的区域
采样点应选择在能够代表监测区域花粉污染水平的地方。例如区域内不同类型的环境中。
2.确定采样点数量和分布
采样点数量多以保证数据具有代表性，覆盖不同区域的花粉浓度。例如城市区域设置采样点应分布均匀，避免选择过于集中或偏离监测目标的地点。
3.高度选择和采样仪器的放置
花粉浓度的变化与高度密切相关，应在不同高度设置采样点。
4.采样频率和时间段
花粉的浓度受季节、天气、植物生长周期等多种因素影响，例如在花粉高峰期（如春秋季节）应增加采样频率，以确保能够捕捉到浓度变化的详细信息。
5.避免外界干扰因素
采样点应远离污染源避免采样数据受到人为因素的影响；避免选择树木繁茂、植物种类单一的地方以防花粉样本代表性不足。
SwisensPoleno国内安装实例
上海/北京
深圳/杭州
SwisensPoleno后期运行日常注意事项
日常运行注意事项：
1. 定期检查供电、网络是否正常
2. 设备进样口清洁
3. 设备运行状态，监测数据检查
4.检查传感器与采样系统，是否有报警信息
SwisensPoleno应用领域
过敏性疾病防治、气象服务、医疗健康机构、农业研究与管理、林业和生态研究、城市绿化管理、食品安全检测和质量控制、环境保护、各类生态环境监测、呼吸疾病研究、变态反应研究、科学研究等领域
SwisensPoleno组网及服务器要求
花粉仪和服务器需要配置静态IP地址，有以下组网方式：
花粉仪和服务器在同一位置，通过路由器组成局域网。
花粉仪和服务器在同一个区域的局域网内，接入局域网。
花粉仪和服务器分别在不同区域，通过VPN或其它方式组成虚拟局域网。
服务器要求：
1. 硬件：CPU Intel 或 AMD 8核以上，内存 64GB以上 ，固态硬盘8TB。
2. 操作系统：Ubuntu 22.04.4 LTS ，Python 3.10或3.11
